Beschreibung

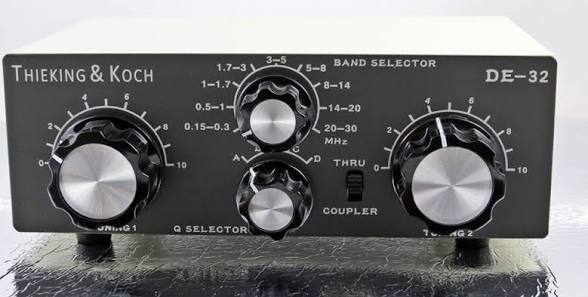

Der Thieking & Koch DE32 ist ein speziell entwickelter, manueller Antennentuner für reine Empfangsanwendungen. Er ermöglicht die resonante Ankopplung nahezu jeder Antennenform an Kurzwellen- und Allwellenempfänger. Durch das hergestellte Collins-Filter (Pi-Glied) werden unerwünschte Störsignale außerhalb des Nutzbandes drastisch minimiert, was den Empfang auf Lang-, Mittel- und Kurzwelle massiv verbessert.
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Frequenzbereich | 150 kHz bis 30 MHz (durchgehend) |
| Bänder | 9 schaltbare Frequenzbereiche |
| Anpassungsbereich | ca. 30 Ohm bis 1000 Ohm |
| Schaltungsdesign | Pi-Glied / Collins-Filter mit 2 Drehkondensatoren |
| Anschlüsse (50 Ohm) | PL-Buchsen (UHF) für Ein- und Ausgang |
| Anschlüsse (Hochohmig) | Klemmbuchsen für Drähte / Litzen |
| Abmessungen | ca. 162 x 55 x 101 mm |
| Gehäuse | Robustes, abgeschirmtes Metallgehäuse |
Besonderheiten & Features
- Q-Selektor: Mehrstufig schaltbarer Resonanzkreis zur gezielten Erhöhung oder Abschwächung der Trennschärfe.
- Bypass-Schalter (THRU): Schneller Direktvergleich des Signals mit und ohne eingeschalteten Koppler.
- Echte Bakelit-Knöpfe: Große, griffige Regler für eine hochpräzise und feinfühlige Abstimmung.
- Passive Arbeitsweise: Das Gerät benötigt keinerlei Stromversorgung oder Batterien.
