Wer auf Kurzwelle (KW) empfängt, kämpft oft mit prasselnden Störungen und hohem Grundrauschen. Ein Balun ist kein Hexenwerk, sondern das wichtigste Bindeglied für ein sauberes Signal.
Was bedeutet eigentlich "Balun"?

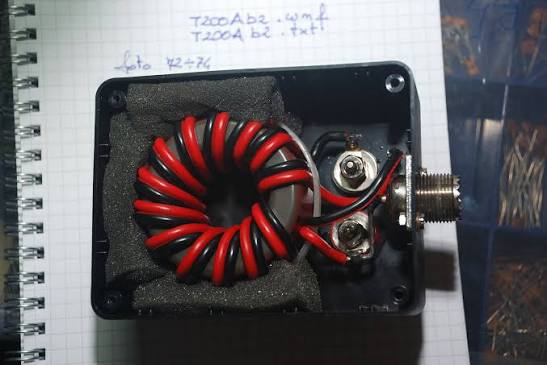

Das Wort setzt sich aus BALanced (symmetrisch) und UNbalanced (asymmetrisch) zusammen. Es handelt sich um einen Hochfrequenz-Transformator. Er verbindet eine symmetrische Antenne (z. B. einen Dipol) mit einem asymmetrischen Kabel (z. B. dem typischen 50-Ohm- oder 75-Ohm-Koaxialkabel).
Die 4 Hauptgründe für einen Balun beim Empfang
1. Störungsunterdrückung
Ohne Balun wirkt der Außenleiter des Koaxialkabels selbst als Antenne. Er fängt den Elektrosmog aus dem Haus (Netzteile, LED-Lampen, PCs) ein und leitet ihn direkt in den Empfänger. Ein Balun blockiert diese sogenannten Mantelwellen.
2. Impedanzanpassung
Viele Antennenformate (wie endgespeiste Drähte oder Schleifenantennen) haben eine völlig andere Impedanz als das 50-Ohm-Kabel. Ein anpassender Balun (z. B. 9:1 oder 4:1) sorgt dafür, dass die maximale Signalenergie im Radio ankommt.
3. Sauberes Richtdiagramm
Damit eine Antenne genau so empfängt, wie sie konstruiert wurde (z. B. mit Ausblendung von Störquellen aus einer bestimmten Richtung), müssen die Antennenströme symmetrisch fließen. Das garantiert erst der Balun.
4. Schutz des Empfängers
Ein echter Balun (mit galvanischer Trennung) kann statische Aufladungen der Antenne vom empfindlichen Antenneneingang des SDRs oder Weltempfängers fernhalten und so Defekte verhindern.
Welcher Balun für welche Antenne?
- 1:1 Strombalun (Mantelwellensperre): Perfekt für symmetrische Dipole und Loop-Antennen.
- 4:1 oder 9:1 Unun / Balun: Ideal für hochohmige, langgestreckte Drahtantennen (Langdrähte, „Random Wire“).
Fazit
Besonders in der heutigen, von Elektronik gestörten Umgebung ist ein Balun an einer Kurzwellen-Empfangsantenne Pflicht. Er trennt das Nutzsignal der Antenne vom hausgemachten Störnebel auf dem Zuleitungskabel.
