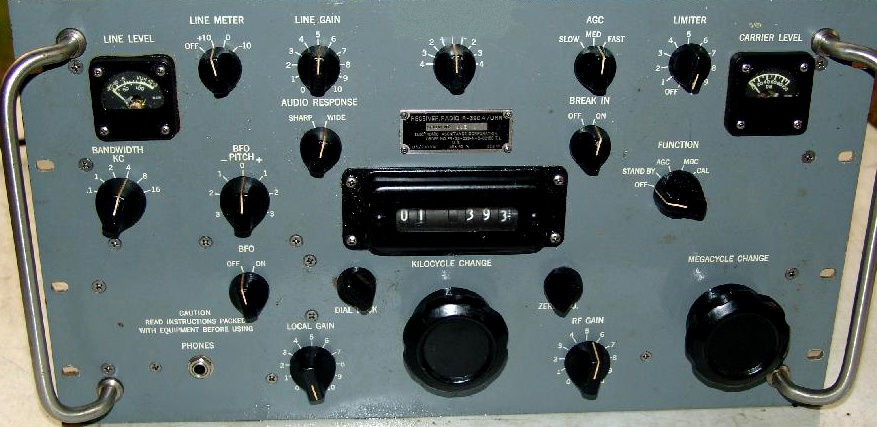

Der rare "Rolls-Royce" der militärischen Röhren-Kurzwellenempfänger
Mil-Spec HF ReceiverDer von der Collins Radio Company für das US-Militär entwickelte R-390A gilt weltweit als einer der besten und aufwendigsten jemals gebauten Röhren-Kurzwellenempfänger. Eingeführt Mitte der 1950er Jahre, blieb er dank seiner unübertroffenen Großsignalfestigkeit und mechanischen Präzision über Jahrzehnte hinweg der Standard für militärische Fernmelde- und Abhördienste (SIGINT).
Im Gegensatz zum ursprünglichen Urmodell (R-390) setzte die verfeinerte und kosteneffizientere A-Version auf die damals bahnbrechenden mechanischen Collins-Filter in der ZF-Stufe, was dem Gerät eine bis heute legendäre Trennschärfe verlieh.
Viele Einheiten blieben bis weit in die 1980er Jahre (und auf U-Booten sogar länger) im aktiven Dienst, da die robuste Röhrentechnik im Gegensatz zu Halbleitern unempfindlich gegenüber elektromagnetischen Impulsen (EMP) nuklearer Explosionen ist.
| Parameter | Spezifikation / Wert |
|---|---|
| Frequenzbereich | 0,5 MHz bis 32 MHz (durchgehend in 32 Bändern zu je 1 MHz) |
| Betriebsarten | AM, CW, FSK (SSB über externen Konverter nutzbar) |
| Schaltungskonzept | Mehrfachsuperheterodyn (Dreifachsuper unter 8 MHz, Zweifachsuper über 8 MHz) |
| Röhrenbestückung | 26 Elektronenröhren |
| Frequenzanzeige | Mechanisches Zählwerk (präzise Direktablesung bis auf 100 Hz) |
| ZF-Bandbreiten | 6 Stufen wählbar: 0.1 kHz, 1.0 kHz, 2.0 kHz, 4.0 kHz, 8.0 kHz, 16.0 kHz |
| Stromversorgung | 115 V / 230 V Wechselstrom (umschaltbar), ca. 140–250 Watt Leistungsaufnahme |
| Abmessungen | 19" Rack-Montage (ca. 483 x 267 x 421 mm) |
| Gewicht | ca. 34 kg (75 lbs) – "Muscle Radio" |
Die Abstimmung erfolgt über ein hochkomplexes System aus Zahnrädern, Nockenwellen und Ketten, die Ferritkerne linear in die Spulenkörper ein- und austauchen. Ein mechanisches Digitalzählwerk dient als Skala.
Das Gerät ist kompromisslos wartungsfreundlich konstruiert. Es besteht aus separaten, steckbaren Baugruppen (RF-Teil, ZF-Teil, NF-Modul, Netzteil und PTO-Oszillator), die im Feld schnell getauscht werden konnten.
Durch den Einsatz der patentierten mechanischen Collins-Filter bei der Zwischenfrequenz von 455 kHz erreicht das Gerät extrem steile Filterflanken, was das Ausfiltern eng benachbarter Störsignale erlaubt.
Der Collins R-390 verfügt insgesamt gesehen über revolutionäre Möglichkeiten zur Audio-Wiedergabe bzw. zur Beeinflussung des Empfangssignals (bezogen auf die damalige militärische Nutzung), und hat sich als Profi-Empfänger etabliert. Prominente DX-Persönlichkeiten nutzten und nutzen ihn. Wer diesen Rx ergattern konnte, gibt ihn nicht wieder her. Gebraucht wird der Collins R-390a um die ca. 1500 Euro gehandelt.
