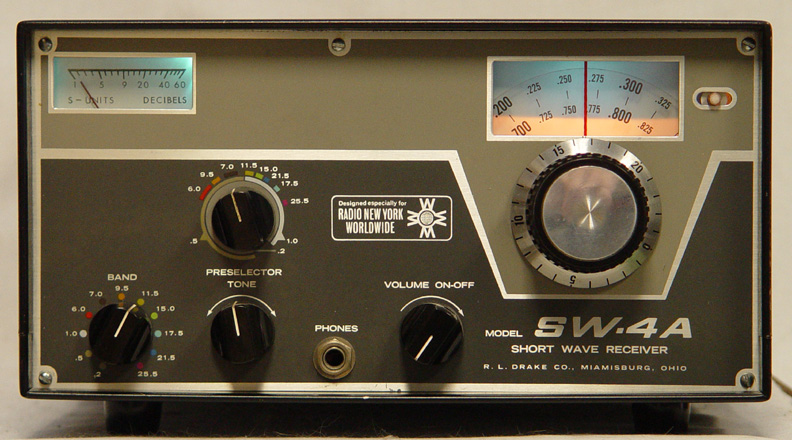

R.L. Drake SW4 / SW4A

Der R.L. Drake SW4 (und sein leicht modifizierter Nachfolger SW4A) ist ein legendärer Hybrid-Kurzwellenempfänger, der ab Mitte der 1960er Jahre von der R.L. Drake Company in Ohio gebaut wurde. Im Gegensatz zu reinen Amateurfunk-Empfängern wurde das Gerät speziell für anspruchsvolle Kurzwellenhörer (SWLs) und den Empfang von Rundfunkstationen konzipiert.

Technische Highlights & Besonderheiten

Das Besondere am Drake SW4 ist sein Hybrid-Konzept: Er kombiniert die unübertroffene Großsignalfestigkeit klassischer Vakuumröhren in den kritischen Stufen mit modernen Transistoren.

• Röhren-Bestückung: Je nach Version kamen ca. 6 bis 10 Röhren in Kombination mit Transistoren zum Einsatz.
• Quarzgesteuerte Stabilität: Durch das clevere "Crystal Controlled"-Konzept bot die analoge Skala eine für damalige Verhältnisse fantastische Ablesegenauigkeit von bis zu ±2–3 kHz.
• Reiner AM-Betrieb: Das Gerät verzichtet ab Werk auf einen BFO (kein SSB/CW-Empfang), was ihn zum Spezialisten für internationalen Rundfunk machte.
• Radio New York Worldwide: Eine Sonderauflage trug das offizielle Emblem der bekannten Kurzwellenstation WNYW.

Technische Daten

Parameter	Spezifikation (Drake SW4 / SW4A)
Herstellungsjahre	Ab ca. 1966
Frequenzbereiche	Rundfunkbänder (u.a. 49m bis 11m) aufgeteilt in 500-kHz-Segmente. Zusätzliche Bänder über optionale Quarze.
Betriebsarten	AM (Amplitudenmodulation)
Schaltungsprinzip	Doppelsuperhet (1. ZF: 5645 kHz, 2. ZF: 455 kHz)
Audio-Ausgang	Gegentakt-Röhrenendstufe (Push-Pull Tube Audio) für satten Klang
Gewicht & Maße	Ca. 7,2 kg (16 lbs) | 273 x 140 x 295 mm

Nützliche Ressourcen & Dokumente

Für Sammler und Restauratoren gibt es online hervorragende Archive. Du findest technische Datenblätter in der RigPix Datenbank zum SW4 oder kannst historische Dokumente, Handbücher und Prospekte direkt im WB4HFN Drake Manual Archiv abrufen. Für den Austausch unter Sammlern lohnt sich zudem ein Blick in das Radiomuseum.org Profil des Drake SW-4.
