Drake SW8 Kurzwellen-Empfänger

Überblick

Der Drake SW8 ist ein hochempfindlicher, tragbarer Weltempfänger, der in den 1990er Jahren von der renommierten US-amerikanischen Firma R.L. Drake Company hergestellt wurde. Er schließt die Lücke zwischen kompakten Reiseradios und schweren Stationsempfängern. Unter Funkamateuren und Kurzwellenhörern (DXern) genießt er bis heute einen exzellenten Ruf für seine Großsignalfestigkeit und hervorragende Audioqualität.

                Besonderheit: Der SW8 bietet echten Synchronisationsdetektor (Sync-Detektor) zur Reduzierung von Fading bei Kurzwellensendern.


Technische Daten

Merkmal	Spezifikation / Wert
Frequenzbereich	100 kHz – 30 MHz (LW/MW/KW), 87 – 108 MHz (UKW/FM), 118 – 137 MHz (Flugfunk)
Betriebsarten	AM, LSB, USB, FM-W (UKW-Stereo über Kopfhörer)
Frequenzschritte	10 Hz (SSB), 100 Hz (AM), 10 kHz / 50 kHz (FM)
Filterbandbreiten	6,0 kHz / 4,0 kHz / 2,3 kHz
Speicherplätze	70 frei programmierbare Speicher
Stromversorgung	Netzteil (12 VDC) oder 6 D-Zellen (Monozellen) für den Mobilbetrieb

Hauptmerkmale & Stärken

Hervorragendes Großsignalverhalten: Kaum Übersteuerungen an großen externen Antennen.
Tragegriff & Portabilität: Trotz seiner Größe durch Batteriebetrieb mobil einsetzbar.
Einfache Bedienung: Direkte Frequenzeingabe über die Tastatur und robuster VFO-Abstimmknopf.
Flugfunkband (VHF): Empfang von unverschlüsseltem Flugfunk im Bereich von 118 bis 137 MHz.
Einstellbare AGC: Automatische Verstärkungsregelung in den Stufen Fast (schnell) und Slow (langsam) wählbar.

Bekannte Modifikationen (Mods)

Der Drake SW8 ist ein hervorragender Empfänger, aber Funkamateure und DX-Enthusiasten haben im Laufe der Jahre einige Modifikationen entwickelt, um die Performance und Haltbarkeit des Geräts weiter zu optimieren:

Filter-Upgrade (IF Filter Mod): Die werkseitig verbauten Keramikfilter für AM und SSB können gegen hochwertigere Filter (z. B. von Murata oder spezielle Collins-Mechanikfilter) ausgetauscht werden. Dies verbessert die Trennschärfe (Selektivität) bei dicht belegten Frequenzbändern erheblich.
Optimierung der Display-Beleuchtung (LED-Umbau): Die originale Glühlämpchen-Beleuchtung des LCD-Displays wird im Alter oft schwach oder brennt durch. Ein Umbau auf warmweiße oder bernsteinfarbene LEDs senkt den Stromverbrauch, reduziert die Wärmeentwicklung im Gehäuse und sorgt für eine langlebige, gleichmäßige Ausleuchtung.
Audio-Frequenzgang-Anpassung (Audio C-Mod): Durch den gezielten Tausch einiger Kondensatoren im NF-Verstärkerzweig lässt sich das Klangbild anpassen. Viele Nutzer modifizieren den Frequenzgang, um die dumpfe Audio-Wiedergabe bei SSB-Empfang zugunsten einer besseren Sprachverständlichkeit aufzuhellen.
Verbesserung des Synchronisationsdetektors (Sync Detector Tweaks): Der SW8 verfügt über einen guten Sync-Detektor, der jedoch bei sehr schwachen Signalen manchmal den Halt verliert ("Ausrasten"). Durch minimalen Abgleich der internen VCO-Spule oder Modifikation im PLL-Schaltkreis kann die Stabilität des Fangbereichs verbessert werden.
Überlastungsschutz für den Antenneneingang: Zum Schutz der empfindlichen Eingangsstufe vor statischen Aufladungen oder nahen Blitzentladungen (besonders beim Betrieb an langen Drahtantennen) bauen viele Nutzer zwei antiparallele Schutzdioden (z. B. 1N4148) direkt hinter der Koaxialbuchse ein.

        Achtung: Alle Modifikationen erfordern fortgeschrittene Lötkenntnisse und den sicheren Umgang mit SMD-Bauteilen sowie elektronischen Messgeräten. Unfachmännische Eingriffe können das Gerät dauerhaft beschädigen.


Geräte-Abbildung

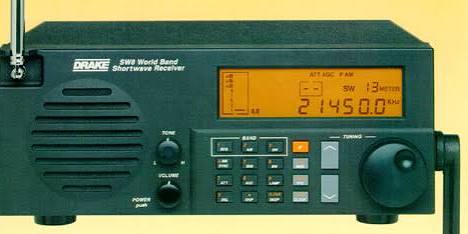

R.L. Drake SW8 Kurzwellen-Empfänger — Frontansicht des R.L. Drake SW8 mit ausklappbarem Tragegriff und beleuchtetem LCD-Display.
